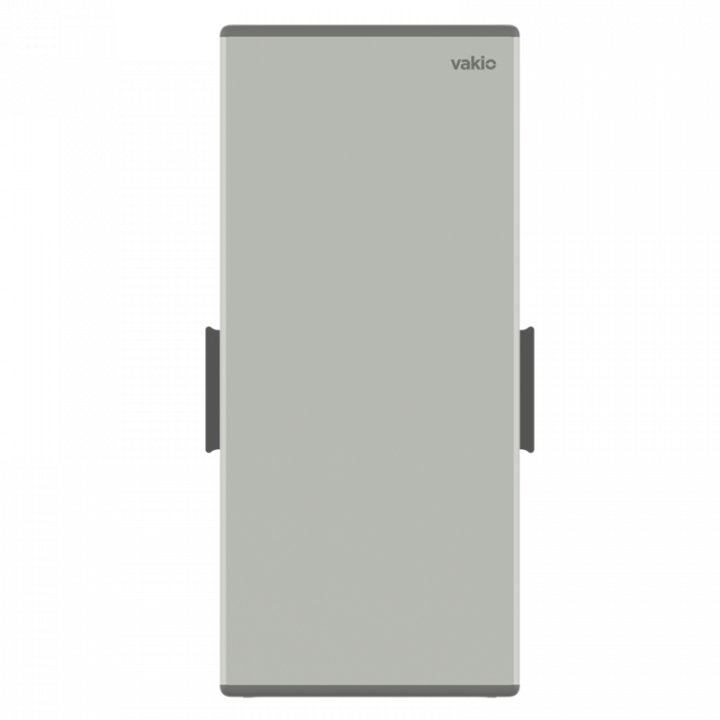

Рекуператор (приточно-вытяжная установка) Vakio (ВАКИО) Base

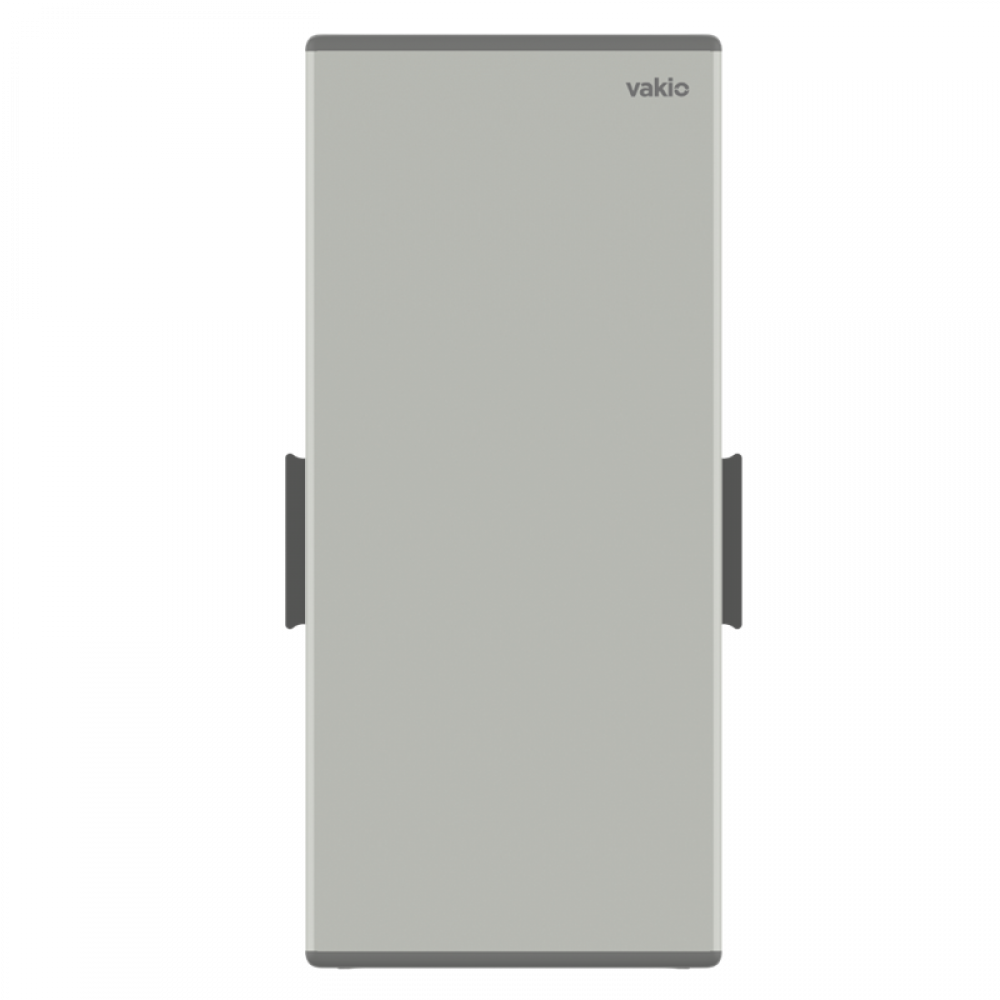

Vakio Base (Вакио Бейс)

Рекуператор-приточная система VAKIO Base - это прибор 4 в 1, он может использоваться в режиме энергосберегающей вентиляции, в режиме полноценной приточной системы, в режиме вытяжки и в режиме пассивного клапана. Подходит для вентиляции квартир, гостиниц, общежитий, административных помещений, небольших офисов и т. п. Прибор может подавать в помещение свежий воздух и удалять загрязненный, и обеспечивать требуемый для комфорта воздухообмен в помещении без вытяжки.

Благодаря системе компенсации тяги, прибор может работать в квартирах имеющих работающую вытяжную систему.

Так же Вакио может использоваться как приточная система, и как полноценный вытяжной вентилятор.

Прекрасно подходит для организации недорогой вентиляции в частном доме.

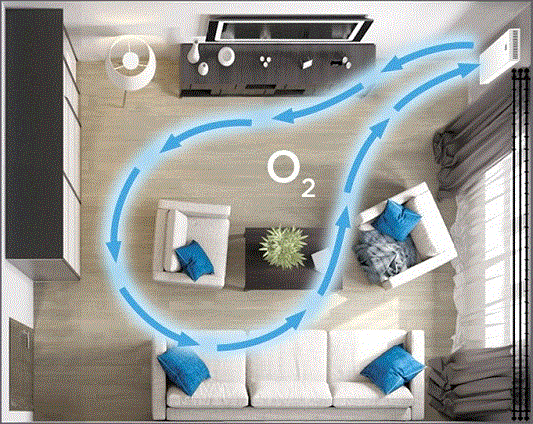

В холодный период прибор обеспечивает помещение подогретым свежим воздухом за счёт рекуперации, а в тёплый сезон может работать просто на приток. Причём в любое время года Вакио Base может использоваться в любом режиме подачи воздуха. Это достигается благодаря тому, что воздух из прибора подаётся вверх, под потолок, в место, где скапливается тёплый воздух. Именно за счёт него воздух, подаваемый с улицы в холодный сезон, нагревается до комфортной температуры. Поэтому использование Vakio Base зимой в режиме притока не доставит дискомфорта людям, находящимся в помещении.

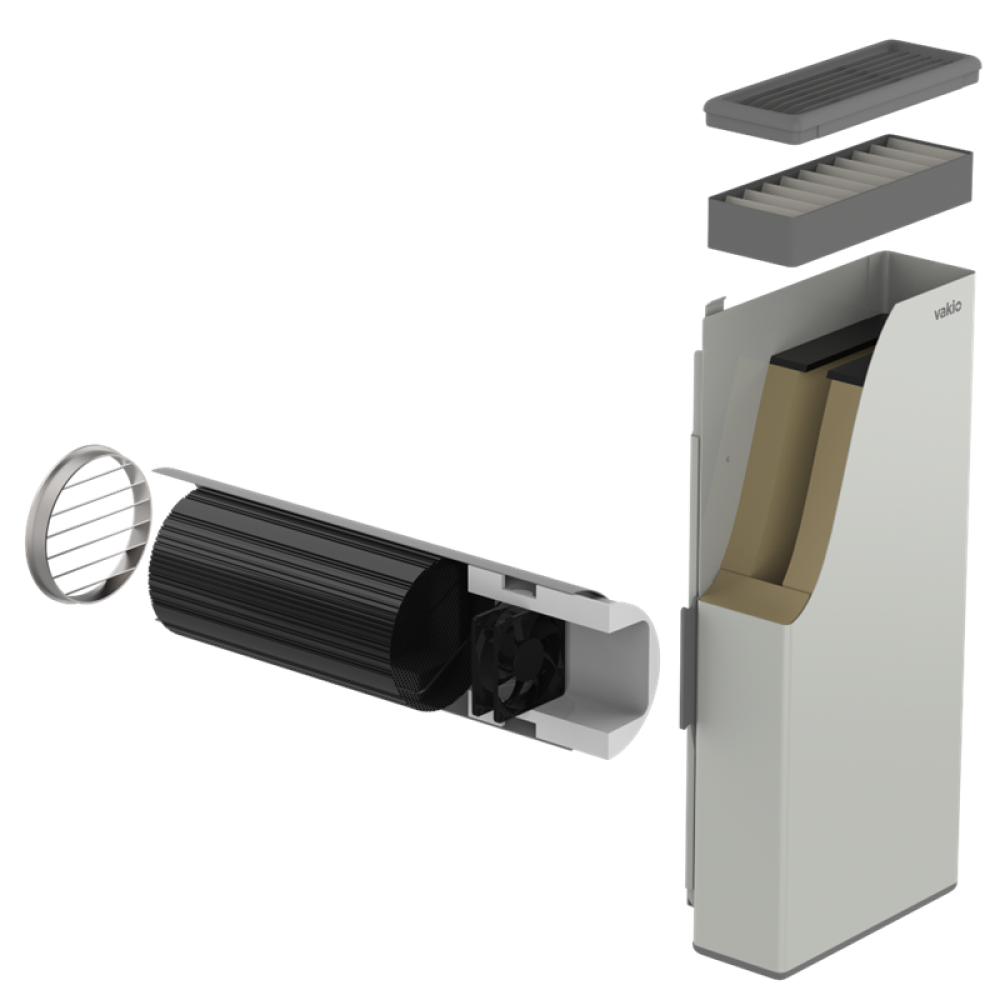

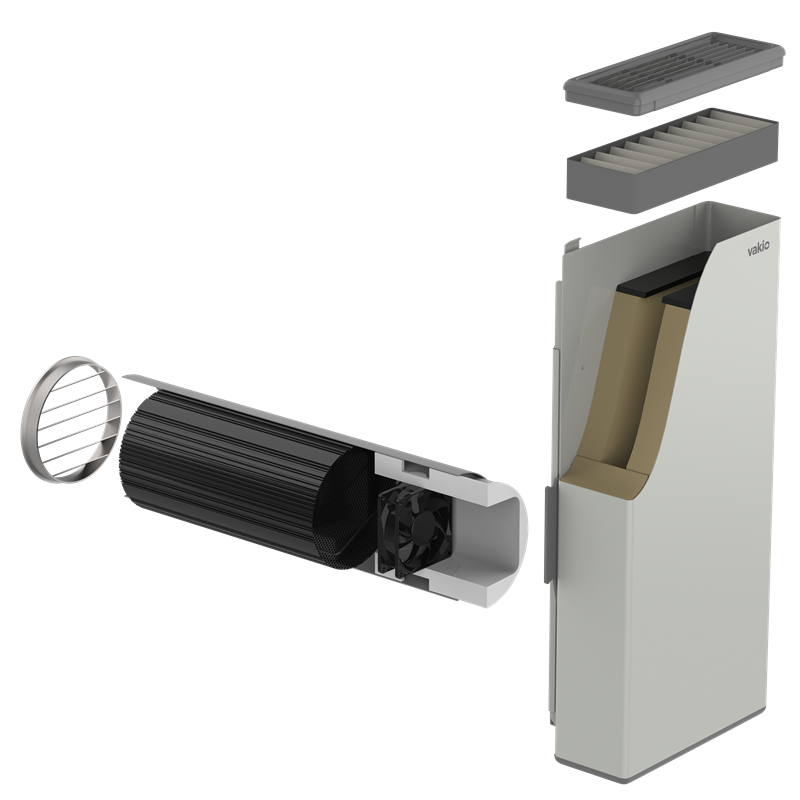

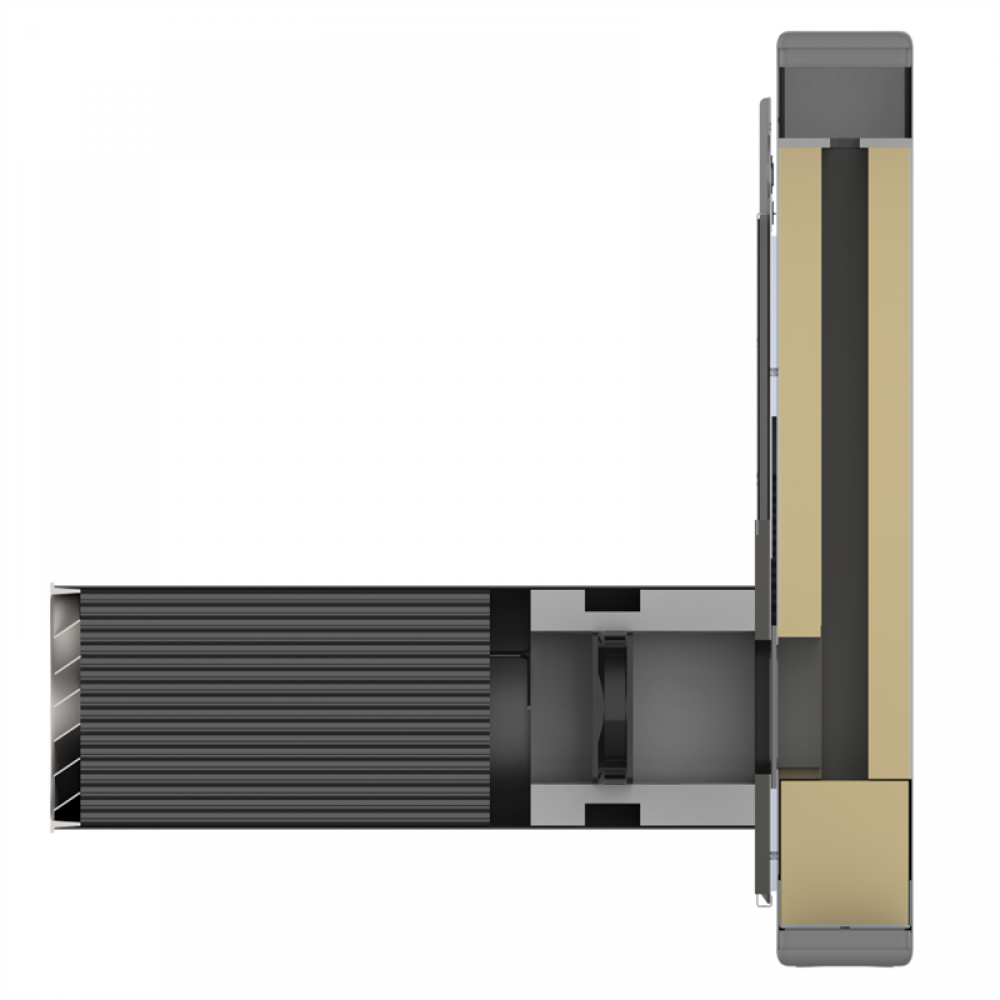

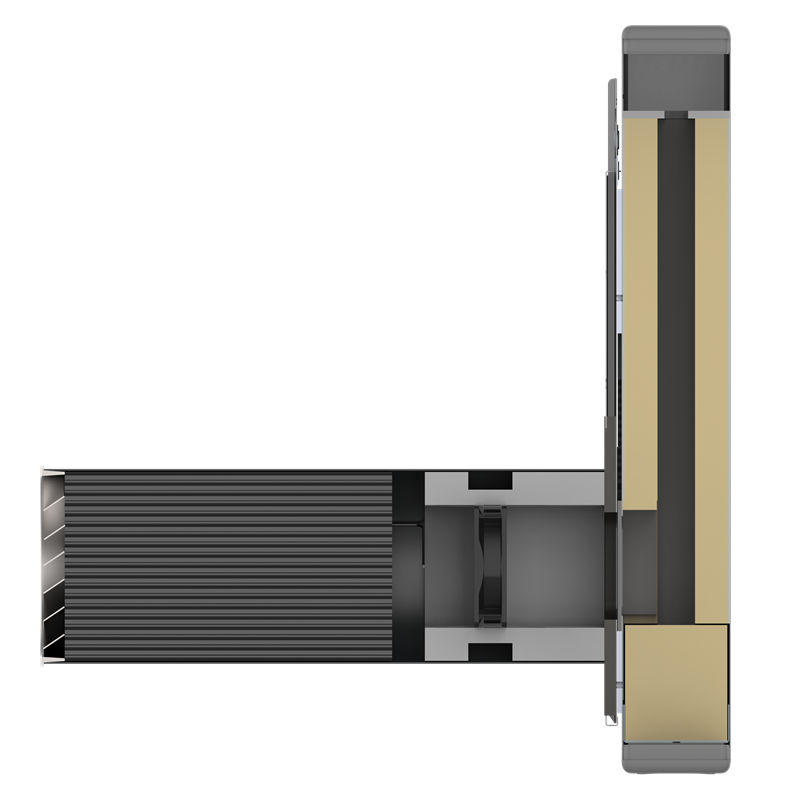

Устройство прибора Вакио Base

Прибор VAKIO Base может быть легко смонтирован вместо штатного клапана КИВ-125 или КПВ-125.

В других случаях потребуется бурение отверстия на улицу, однако Вакио КИВ без проблем устанавливается как на чистовую отделку, так и во время ремонта или строительства.

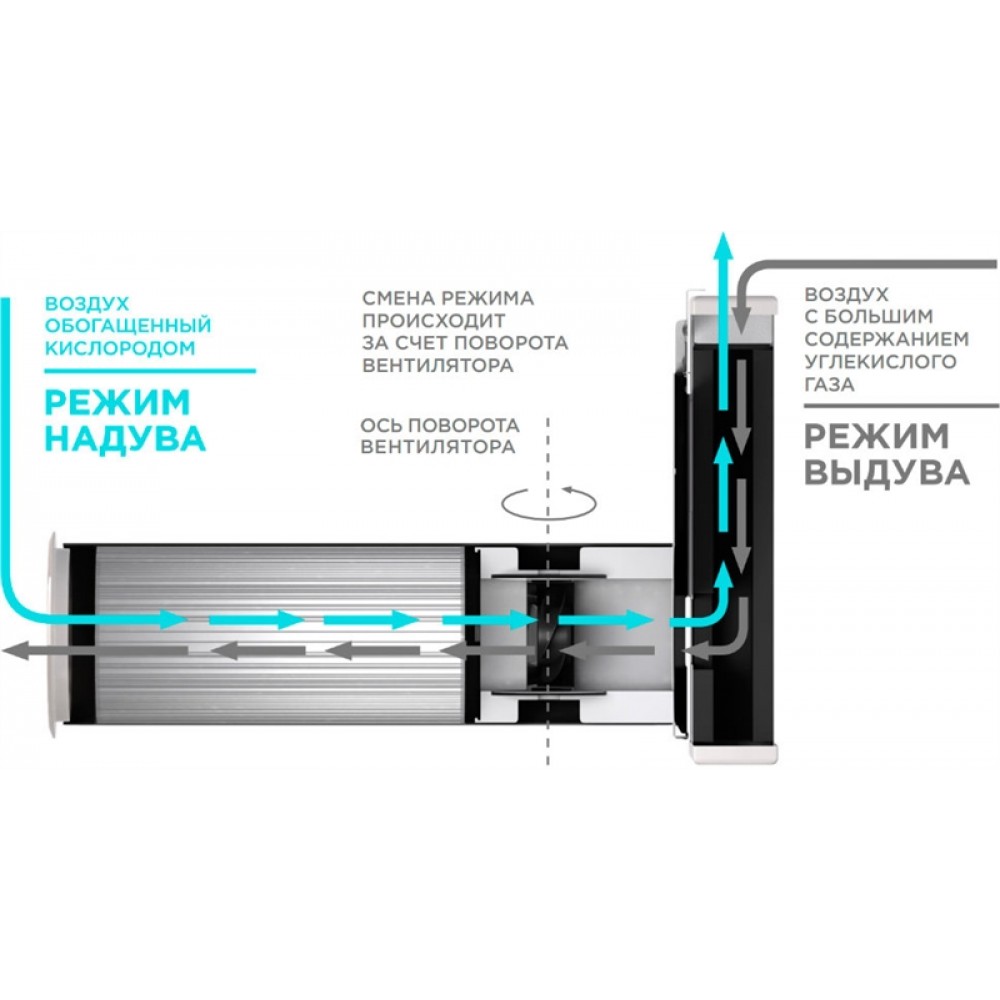

Прибор ВАКИО Base использует новую, ранее не применявшуюся, технологию реверса вентиляционного потока, оснащен очень мощным вентилятором и обладает улучшенными шумовыми характеристиками по сравнению с ближайшими конкурентами.

Шумоглушитель

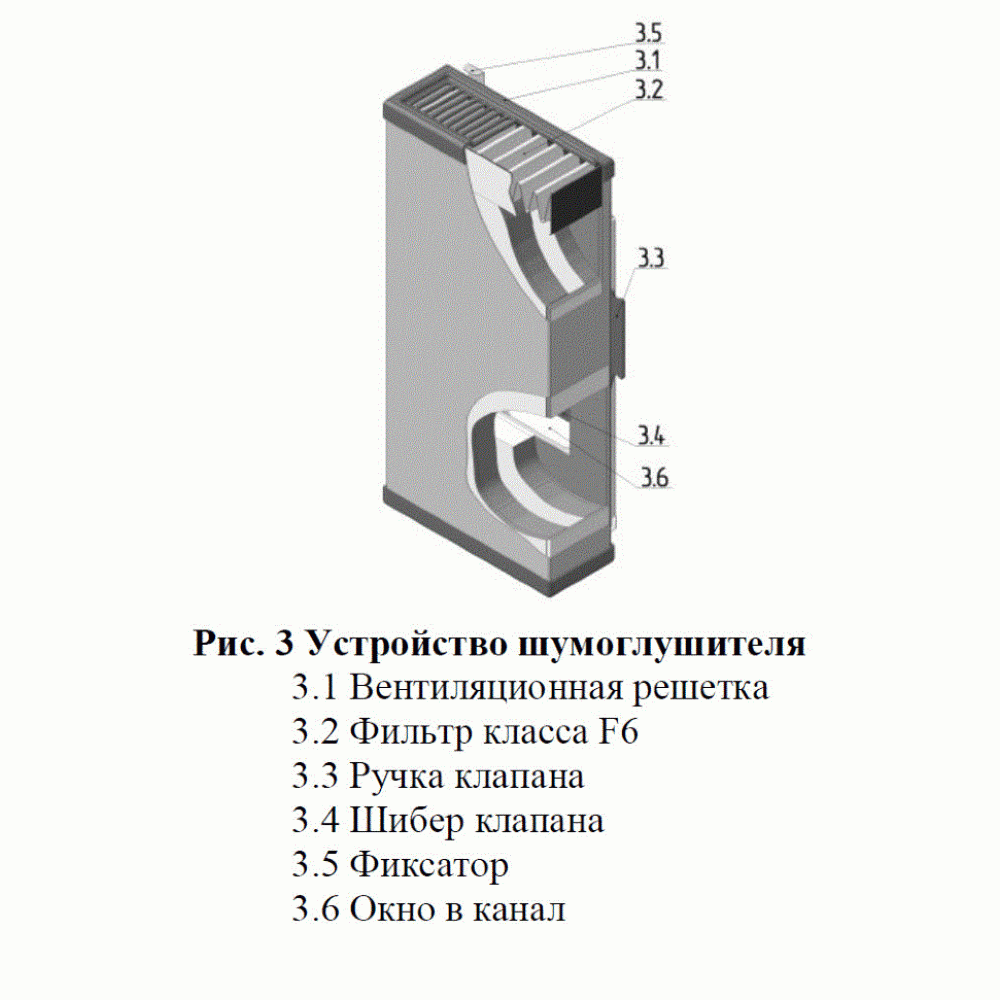

Шумоглушитель прибора устанавливается на стену и прикрывает канал в стене. Устройство шумоглушителя показано ниже. Шумоглушитель предназначен для глушения собственного шума прибора и подавления шума уличного.

Кроме того, в шумоглушитель встроен клапан для перекрывания канала и сменный фильтр для очистки поступающего воздуха.

Клапан имеет ручки по обе стороны корпуса шумоглушителя. При перемещении ручек вниз до упора клапан закрывается, при перемещении вверх до упора - открывается. Фиксация шумоглушителя на стене осуществляется с помощью рычага в его верхней части.

Компенсация общедомовой тяги

Алгоритм работы данной опции устроен так: Если входящая температура воздуха после рекуперации падает, это значит, что холодного воздуха поступило больше, чем было выкинуто на улицу. И значит нужно прибавить производительности на выдув.

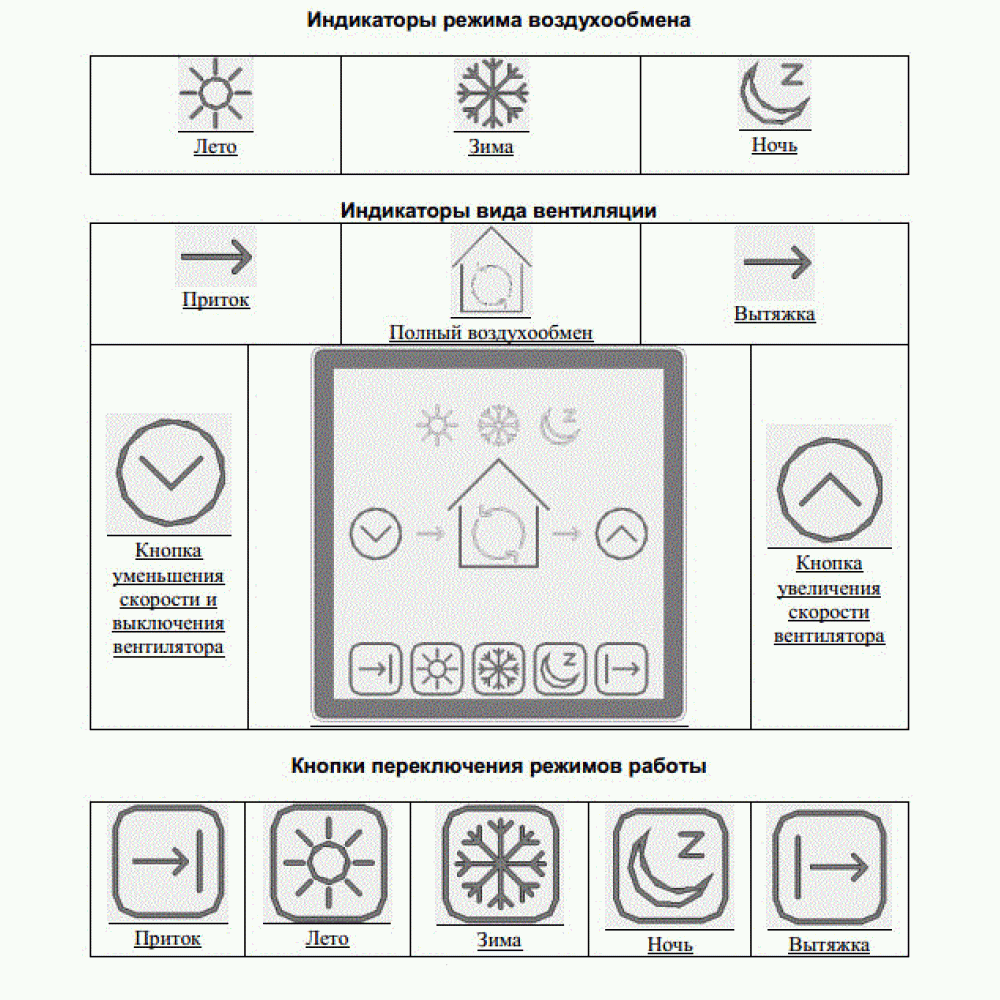

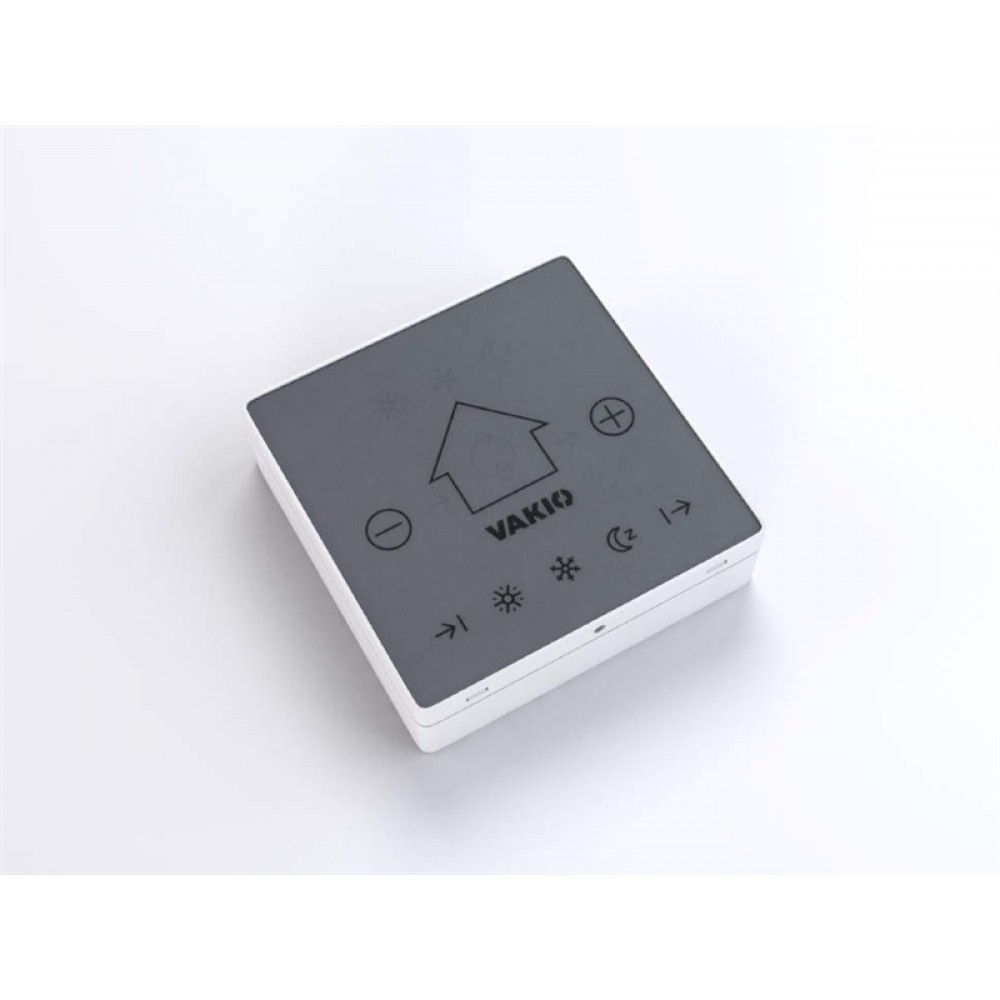

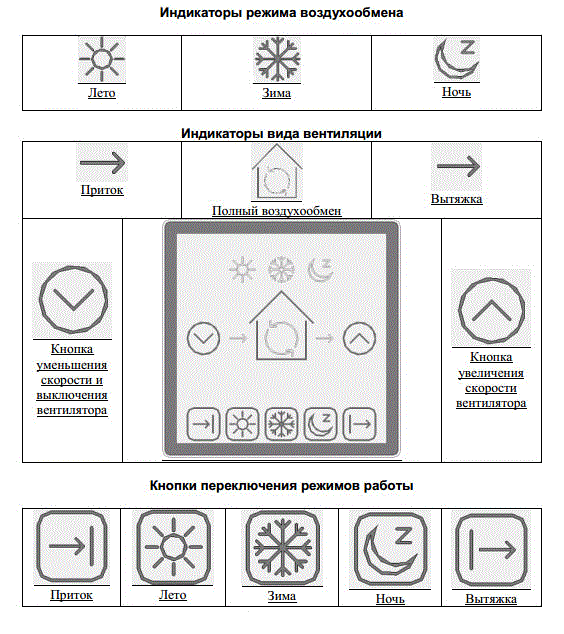

Управление прибором

Преимущества приборов Vakio

- Прибор способен работать в условиях холодного климата.

- Может работать как рекуператор и как приточная система в любое время года.

- Обладает высокой производительностью (60 м3/час в режиме рекуперации, до 120 м3/час в режиме приточной вентиляции).

- Не потребляет электроэнергии для подогрева воздуха.

- Не пропускает уличный и собственный шум (оснащен мощным шумоглушителем).

- Фильтр класса F6 не пропускает пыль, в том числе мелкодисперсную, а также большинство аллергенов (тополиный пух, пыльца и прочее.)

- Препятствует возникновению конденсата на окнах.

- Восстанавливает комфортный воздухообмен в домах с неработающей вентиляцией.

- Коэффициент рекуперации до 90%.

- Прибор монтируется в отверстие диаметром 132 мм, его можно установить на место ранее смонтированного клапана КИВ-125 или КПВ-125 без бурения стены.

- Возможность укорачивания длинны рекуператора, для подгонки по толщине стены.

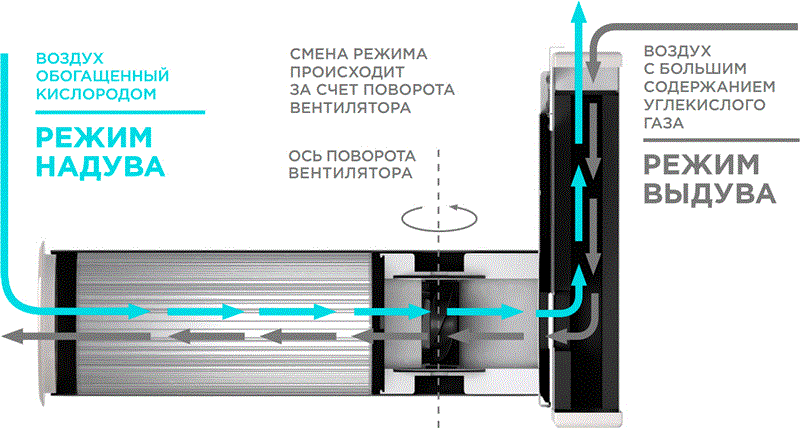

Принцип работы

Слово «рекуператор» происходит от латинского «recuperatio», что означает обратное получение или возвращение. В переводе на русский язык это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом.

Проще говоря, работа прибора аналогична дыханию человека через шарф при сильном морозе. При выдохе воздух нагревает шарфик, и последующая порция вдыхаемого воздуха, проходя через ткань, подогревается. В приборе VAKIO роль легких выполняет реверсивный нагнетатель, а роль шарфика - высокоэффективный теплообменник – рекуператор.

Прибор также может круглогодично использоваться как приточная система.

Всеми процессами руководит автоматика прибора. Клиенту нужно только выбрать режим и задать "интенсивность дыхания".

Режимы эксплуатации

1. Режим естественной вентиляции - прибор выключен, клапан открыт. (по аналогии с принципом работы приточного клапана КИВ-125 или КПВ-125)

Производитель не рекомендует эксплуатировать прибор в режиме рекуперации совместно с чрезмерно мощными вытяжными системами (кухонная вытяжка, избыточная тяга на нижних этажах высотных строений). Однако в любом другом режиме прибор может работать совместно с такими системами.

Фильтрация

При использовании основного фильтра производительность падает менее чем на 5% на всех скоростях. При использовании приточного фильтра F6 производительность падает больше: на низких скоростях на 10%, на высоких скоростях на 20%.

Параметры работы вентиляции в зависимости от производительности с приточным фильтром и без него

Измерения производительности вентилятора при применении последовательно соединённых приточного фильтра и теплообменника

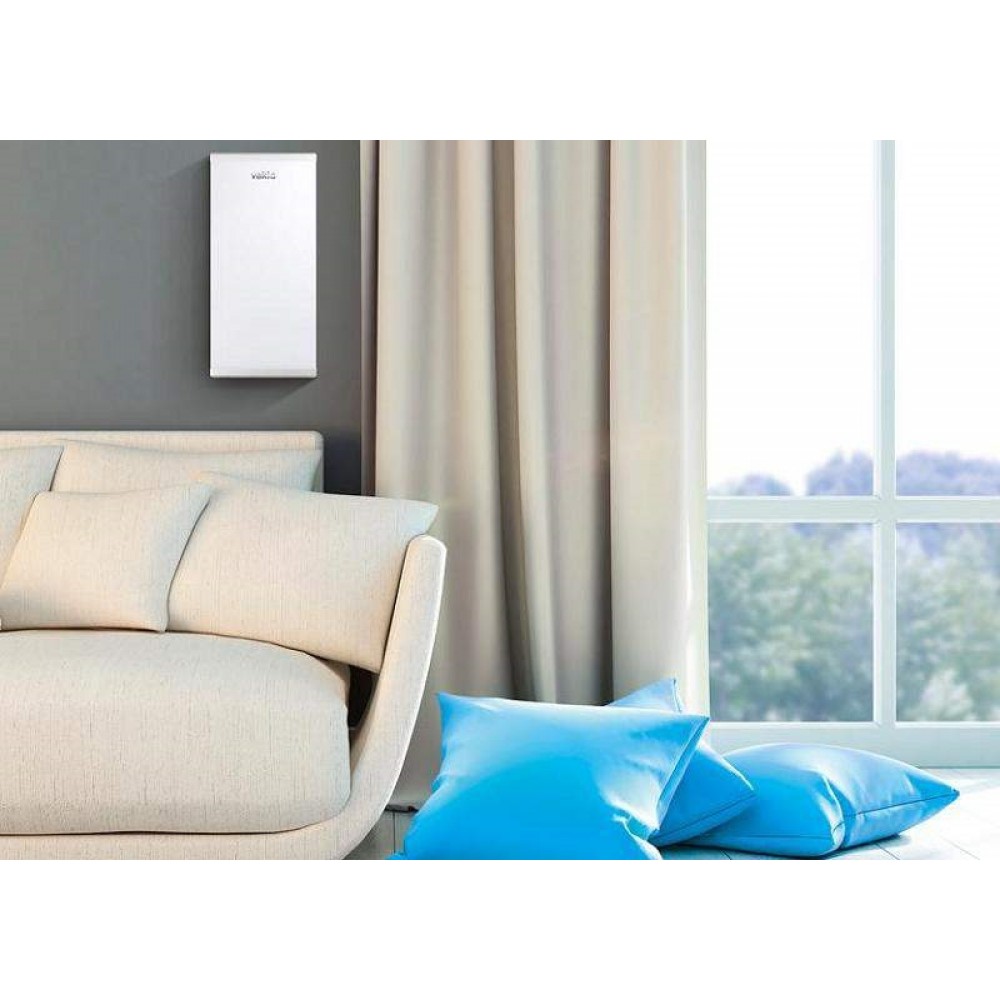

Рекуператор Vakio Base в интерьере

Документация

Паспорт прибора

Презентация
