Рекуператор-приточная система Vakio Window

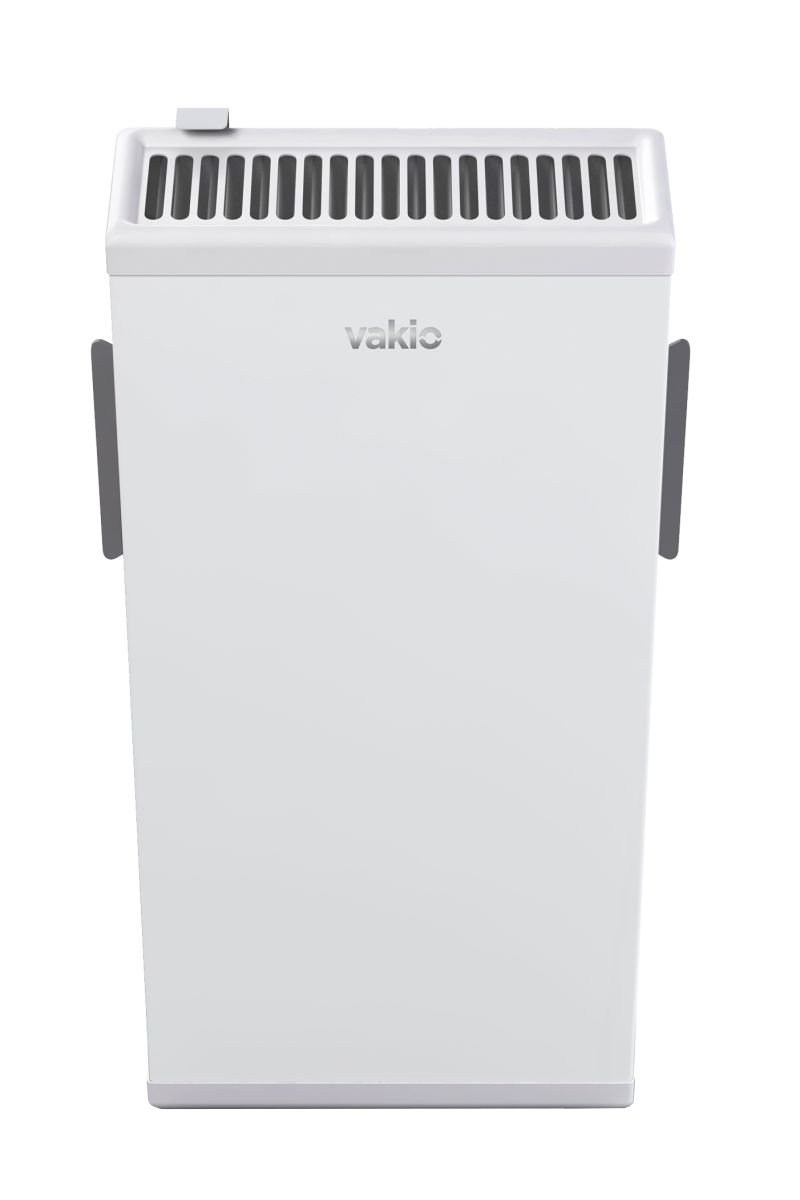

Vakio Window (Вакио Виндоу)

Рекуператор-приточная система VAKIO Window - это прибор 4 в 1, он может использоваться в режиме энергосберегающей вентиляции, в режиме полноценной приточной системы, в режиме вытяжки и в режиме пассивного клапана. Подходит для вентиляции квартир, гостиниц, общежитий, кабинетов, административных помещений, небольших офисов и т. п. Прибор может как подавать в помещение свежий воздух, так и удалять загрязненный, обеспечивая тем самым требуемый для комфорта воздухообмен как в помещениях как с вытяжкой системой так и без.

Благодаря изменённой конструкции, прибор на максимальной скорости тише на 1.5 Дб.

Прибор задумывался для монтажа на окно (вместо окна устанавливается сэндвич панель и уже на неё монтируется наружный и внутренний блок.) Такой вид монтажа имеет множество преимуществ.

- Нет необходимости организовывать отверстия в капитальных стенах.

- Позволяет осуществлять монтаж в помещениях бурить стены в которых запрещено.

- При необходимости прибор можно легко демонтировать. Убрать прибор с сэндвич панелью и поставить стекло на место.

- При переезде прибор можно забрать с собой, что актуально для арендуемых помещений.

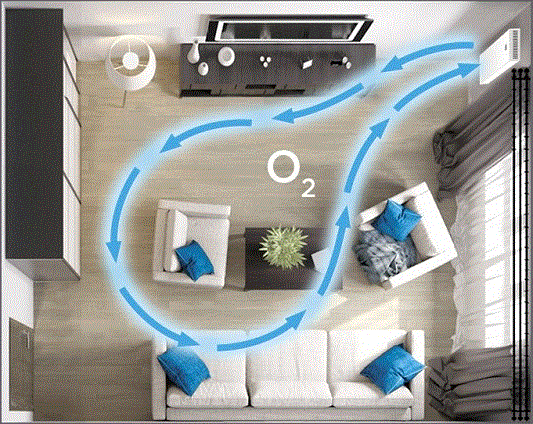

В холодный период прибор обеспечивает помещение подогретым свежим воздухом за счёт рекуперации, а в тёплый сезон может работать просто на приток или сохранять прохладу в кондиционируемом помещении в режиме рекуперации. Причём в любое время года Вакио Window может использоваться в любом режиме подачи воздуха. Это достигается благодаря тому, что воздух из прибора подаётся вверх, под потолок, в место, где скапливается тёплый воздух. Именно за счёт него воздух, подаваемый с улицы в холодный сезон, нагревается до комфортной температуры. Поэтому использование Vakio Window зимой в режиме притока не доставит дискомфорта людям, находящимся в хорошо отапливаемом помещении.

Способы крепления VAKIO Window

1. Наружный блок крепится непосредственно к монтажной пластите шумоглушителя. Данный способ подходит для монтажа на стены не толще 3 см. (Может потребоваться доступ к месту монтажа снаружи)

2. Крепление через шпильки. Данный способ подходит для монтажа прибора на стены толщиной до 1 метра, однако в данном случает обязательно требуется свободный доступ к месту монтажа снаружи.

3. Так же наружный блок можно прикрепить на фасад здания с помощью анкеров. (Требуется свободный доступ к месту монтажа снаружи)

В комплекте шпильке не поставляются, по причине разной толщины стен.

Устройство прибора Вакио Window

Благодаря системе компенсации тяги, прибор может работать в квартирах с работающей общедомовой вытяжной системой, однако в этом случае прибор лучше ставить парами.

Так же Вакио может использоваться как приточная система, и как полноценный вытяжной вентилятор.

Прекрасно подходит для организации недорогой вентиляции в частном доме.

Прибор ВАКИО Window использует новую, ранее не применявшуюся, технологию реверса вентиляционного потока, оснащен очень мощным вентилятором и обладает улучшенными шумовыми характеристиками по сравнению с ближайшими конкурентами.

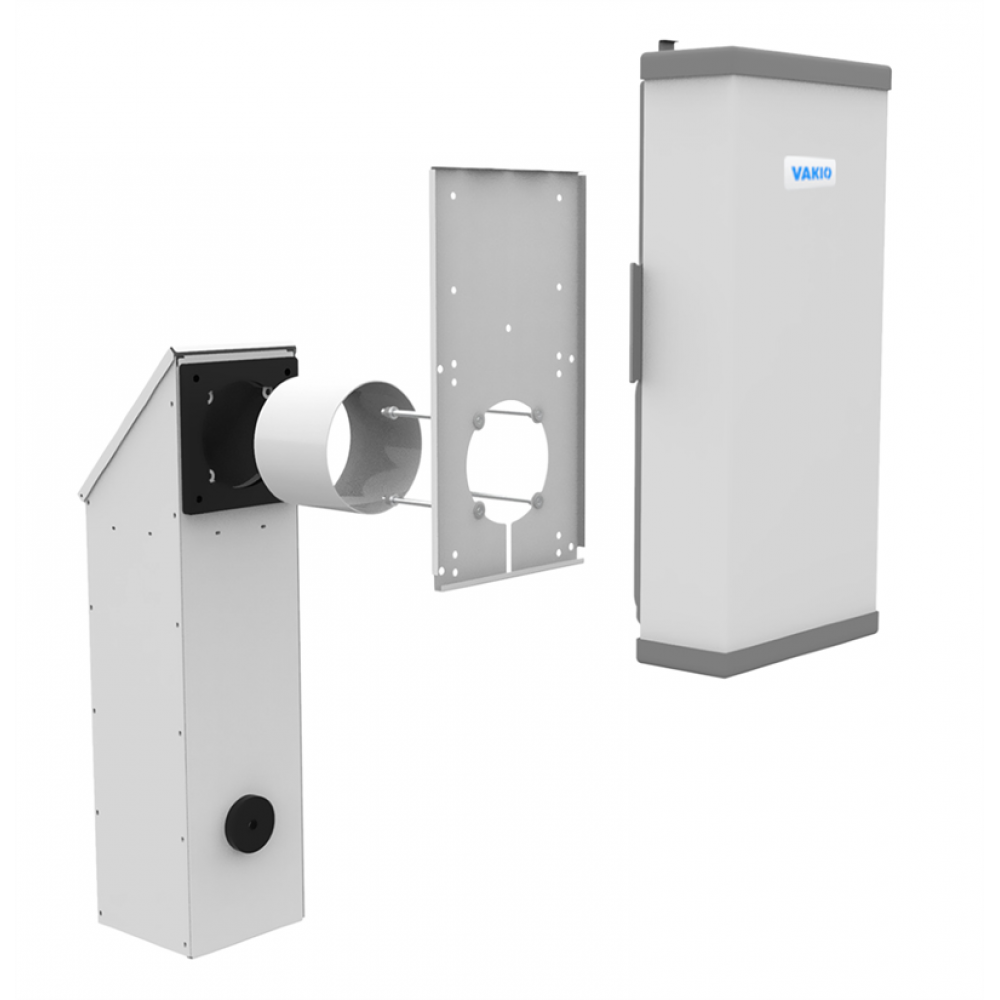

Шумоглушитель

Шумоглушитель прибора устанавливается на стену и прикрывает канал в стене. Устройство шумоглушителя показано ниже. Шумоглушитель предназначен для глушения собственного шума прибора и подавления шума уличного.

Кроме того, в шумоглушитель встроен клапан для перекрывания канала и сменный фильтр для очистки поступающего воздуха.

Клапан имеет ручки по обе стороны корпуса шумоглушителя. При перемещении ручек вниз до упора клапан закрывается, при перемещении вверх до упора - открывается. Фиксация шумоглушителя на стене осуществляется с помощью рычага в его верхней части.

Компенсация общедомовой тяги

Алгоритм работы данной опции устроен так: Если входящая температура воздуха после рекуперации падает, это значит, что холодного воздуха поступило больше, чем было выкинуто на улицу. И значит нужно прибавить производительности на выдув.

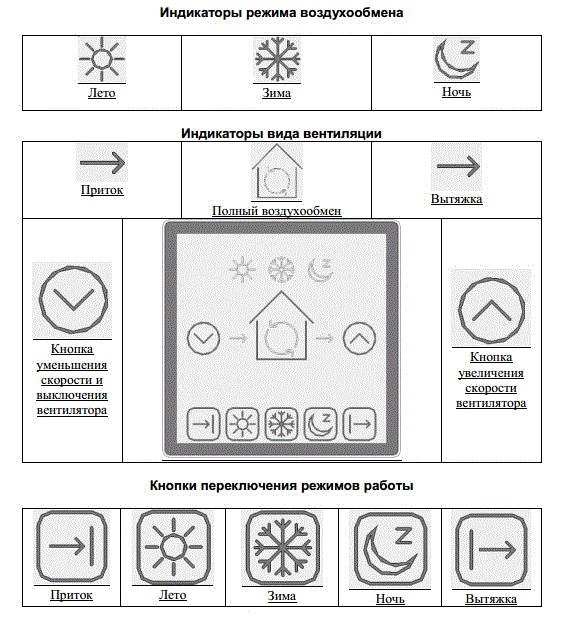

Управление прибором

Преимущества приборов Vakio

- Прибор способен работать в условиях холодного климата.

- Может работать как рекуператор и как приточная система в любое время года.

- Обладает высокой производительностью (60 м3/час в режиме рекуперации, до 120 м3/час в режиме приточной вентиляции).

- Не потребляет электроэнергии для подогрева воздуха.

- Не пропускает уличный и собственный шум (оснащен мощным шумоглушителем).

- Фильтр класса F6 не пропускает пыль, в том числе мелкодисперсную, а также большинство аллергенов (тополиный пух, пыльца и прочее.)

- Препятствует возникновению конденсата на окнах.

- Восстанавливает комфортный воздухообмен в домах с неработающей вентиляцией.

- Коэффициент рекуперации до 90%.

- Прибор монтируется в отверстие диаметром 132 мм, его можно установить на место ранее смонтированного клапана КИВ-125 или КПВ-125 без бурения стены.

- Возможность укорачивания длинны рекуператора, для подгонки по толщине стены.

Принцип работы

Слово «рекуператор» происходит от латинского «recuperatio», что означает обратное получение или возвращение. В переводе на русский язык это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом.

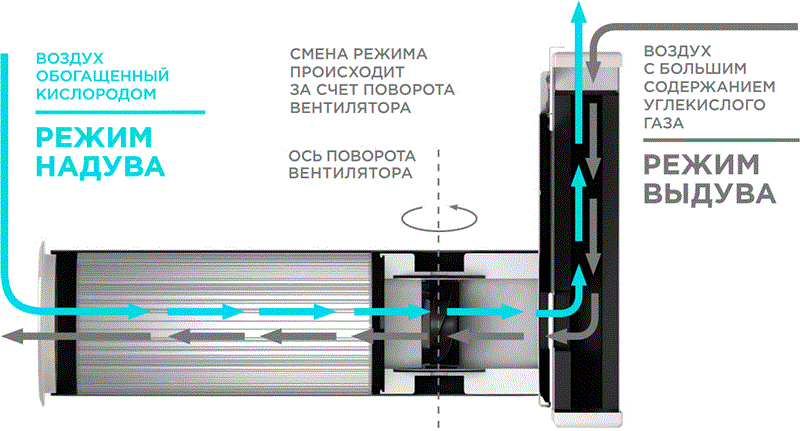

Проще говоря, работа прибора аналогична дыханию человека через шарф при сильном морозе. При выдохе воздух нагревает шарфик, и последующая порция вдыхаемого воздуха, проходя через ткань, подогревается. В приборе VAKIO роль легких выполняет реверсивный нагнетатель, а роль шарфика - высокоэффективный теплообменник – рекуператор.

Прибор также может круглогодично использоваться как приточная система.

Всеми процессами руководит автоматика прибора. Клиенту нужно только выбрать режим и задать "интенсивность дыхания".

Режимы эксплуатации

Прибор может эксплуатироваться в четырех режимах:

1. Режим естественной вентиляции - прибор выключен, клапан открыт. (по аналогии с принципом работы приточного клапана КИВ-125 или КПВ-125)

2. Принудительный приток.
3. Принудительная вытяжка
4. Режим рекуперации.

Производитель не рекомендует эксплуатировать прибор в режиме рекуперации совместно с чрезмерно мощными вытяжными системами (кухонная вытяжка, избыточная тяга на нижних этажах высотных строений). Однако в любом другом режиме прибор может работать совместно с такими системами.

Фильтрация

Система фильтрации в приборе состоит из двух уровней, причём использовать фильтры можно как по одному, так и вместе.

1. Основной фильтр может иметь класс очистки G2, либо F6. (В комплекте с прибором идут оба фильтра). Фильтр G2 может использоваться в том случае, если прибор установлен в экологически чистом месте, например за городом. Фильтр G2 - многоразовый, его можно мыть под проточной водой.
2. Приточный фильтр - может иметь класс очистки от G4 до F7. (В комплекте с прибором идёт фильтр класса очистки F6)

При использовании основного фильтра производительность падает менее чем на 5% на всех скоростях. При использовании приточного фильтра F6 производительность падает больше: на низких скоростях на 10%, на высоких скоростях на 20%.

Первый и основной фильтр - фильтр тонкой очистки класса F6 - устанавливается в верхней части шумоглушителя.

Второй фильтр - фильтр грубой очистки G2. Устанавливается взамен основного фильтра F6. Фильтр идет в комплекте прибора и используется в том случае, когда основной фильтр загрязнился, а новый клиент еще не приобрел. Фильтр G2 многоразовый, его можно мыть под проточной водой.

Третий фильтр - летний фильтр класса F6. Фильтр устанавливается в летний период вместо теплообменника, когда нет необходимости в рекуперации. Благодаря своей конструкции и размерам, он более долговечен, и его можно использовать весь теплый период времени. Также, если позволяет толщина стены, его можно использовать и с теплообменником. В таком случае фильтр ставится перед теплообменником. Зависимость производительности от скорости работы прибора при такой конструкции приведена в таблице ниже.

Ответы на частые вопросы:

1. Основной фильтр F6 практически не снижает производительность прибора. При использовании фильтра производительность падает менее чем на 5% на всех скоростях.
При использовании летнего фильтра производительность падает больше. На низких скоростях на 10%, на высоких скоростях на 20%.
2. Зависимость производительности по скоростям с летним фильтром и без него приведена в таблице ниже.
3. Класс фильтрации основного и летнего фильтра F6, запасной фильтр имеет класс фильтрации G2.
Пояснения: F6 - это фильтры тонкой очистки воздуха, используются в системах кондиционирования и вентиляции. Применяется в больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п. Эффективность очистки - 60-80 процентов для частиц более 1 микрона. Составлено на основании ГОСТ Р 51251-99.
G2 - это фильтры грубой очистки, используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Предварительная очистка в системах вентиляции и центрального кондиционирования. ГОСТ Р 51251-99. Эффективность очистки - 65-80 процентов для грубых частиц, более 10 микрон.
4. Летний фильтр используется в теплый период времени, когда нет необходимости в рекуперации тепла, прибор работает только на приток. Фильтр устанавливается непосредственно на вент. блок. Однако, если позволяет толщина стены, фильтр можно использовать совместно с теплообменником. Тогда теплообменник ставится после летнего фильтра.

Параметры работы вентиляции в зависимости от производительности с приточным фильтром и без него

Измерения производительности вентилятора при применении последовательно соединённых приточного фильтра и теплообменника

Приточный фильтр применяется в случае, если Вакио Window используется только как приточная система, когда нет необходимости в рекуперации тепла, а если позволяет толщина стены, фильтр можно использовать и совместно с теплообменником. Также теплообменник можно убрать совсем или устанавливать его после приточного фильтра.
